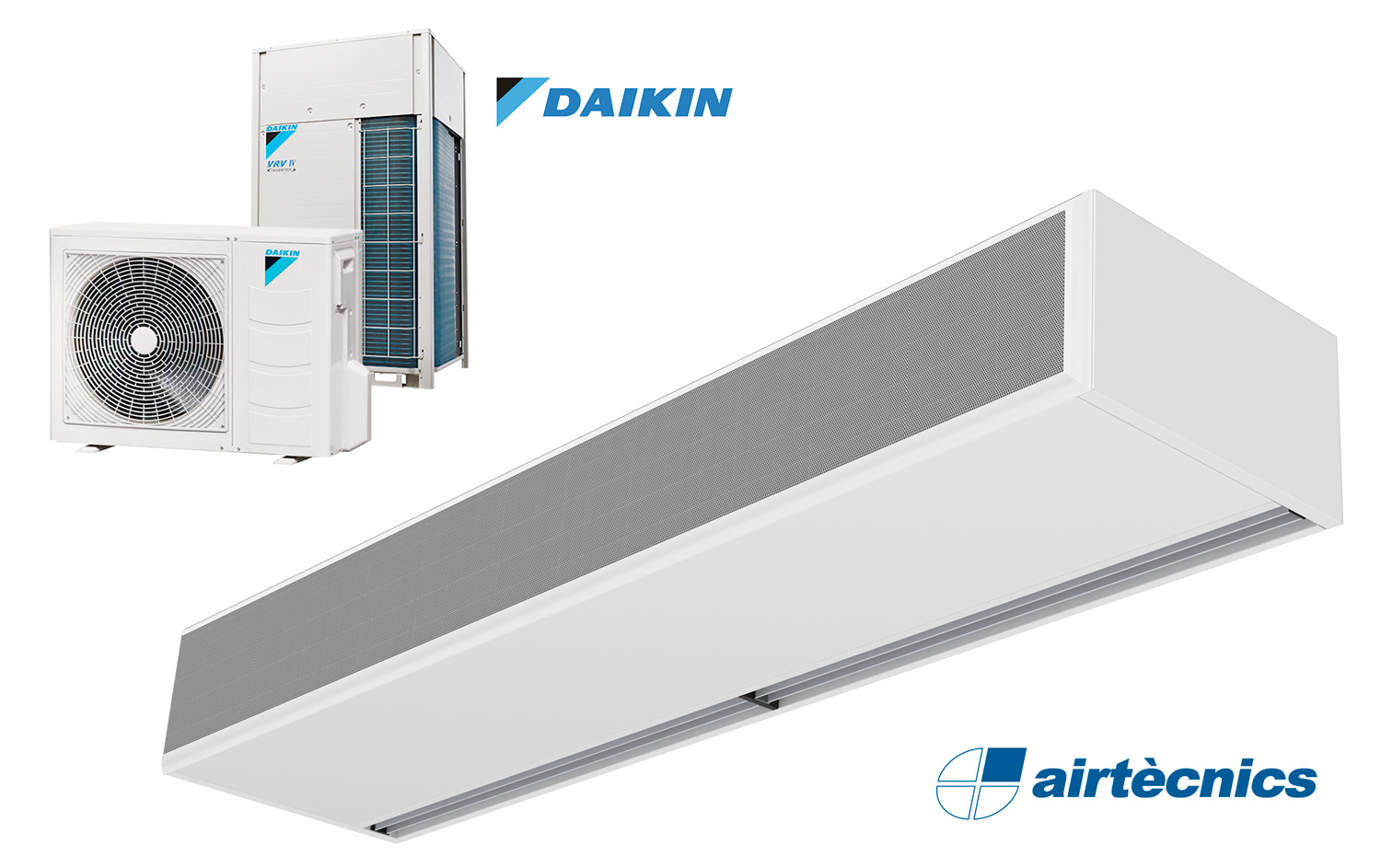

Zračna zavesa Windbox s toplotno črpalko za DAIKIN
- Energetsko varčna zračna zavesa s toplotno črpalko: Do 70% zmanjšanje stroškov in emisij CO2 (način ogrevanja).
- Samonosilna konstrukcija ohišja iz pocinkane jeklene plošče, izdelano v strukturni epoksi-poliestrski barvi standardno bele barve RAL9016.Druge barve ali nerjaveče jeklo so na voljo po zahtevi.
- Mikro-perforirana dovodna rešetka s filtrirnimi funkcijami z enostavnim servisiranjem.Notranji predfilter je vključen.
- Anodizirani aluminijasti odhondi ventili oblikovani z zračnim profilom, nastavljivi od 0 do 15 ° na vsaki strani.
- Centrifugalni ventilatorji z dvojnim dovodom, ki jih poganja zunanji rotor motorja z nizko raven hrupa. Izbira med 5 hitrostmi.Modeli EC so sestavljeni z ventilatorji z visoko učinkovitostjo in majhno porabo.
- Notranji predfilter je vključen.
- Plug&Play nadzorna plošča CS-5DX-NE slave DX z izbirnikom 5 hitrosti in 7m telefonskim kablom.
- DX 1:1:
- Pripravljeno za priključitev na zunanjo toplotno črpalko DAIKIN Inverter (R410A) in ekspanzijski ventil ni vključen, naročnik ga mora kupiti sam.
- Zahteva DAIKIN DX Interface KIT, prilagojen za zračno zaveso in programabilno krmiljenje.
- DX VRV:
- Pripravljeno za priključitev na zunanjo toplotno črpalko DAIKIN VRV (R410A) in ekspanzijski ventil ni vključen, naročnik ga mora kupiti sam.
- Zahteva DAIKIN VRV Interface KIT, prilagojen za zračno zaveso in programabilno krmiljenje.
Model Nominalni pretok zraka
m³/hPriporočena višina instalacije
mZunanja enota 230Vx1 Zunanja enota 400Vx3 ECM 1500 DX13-DA 2460 2,5-3,8 ERQ 100 AV1 - 5/8" - 3/8" ECM 2000 DX16-DA 3280 2,5-3,8 ERQ 125 AV1 ERQ 125 AW1 5/8" - 3/8" ECM 2000 DX18-DA 3280 2,5-3,8 ERQ 140 AV1 - 3/4" - 3/8" ECM 2500 DX24-DA 4100 2,5-3,8 - ERQ 200 AW1 3/4" - 3/8" ECM 3000 DX25-DA 4920 2,5-3,8 - ERQ 200 AW1 3/4" - 3/8" ECG 1000 DX10-DA 2190 3-4,2 ERQ 100 AV1 - 5/8" - 3/8" ECG 1500 DX13-DA 2920 3-4,2 ERQ 100 AV1 - 5/8" - 3/8" ECG 1500 DX15-DA 2920 3-4,2 ERQ 125 AV1 ERQ 125 AW1 5/8" - 3/8" ECG 2000 DX24-DA 4380 3-4,2 - ERQ 200 AW1 3/4" - 3/8" ECG 2500 DX25-DA 5110 3-4,2 - ERQ 200 AW1 3/4" - 3/8" ECG 2500 DX29-DA 5110 3-4,2 - ERQ 250 AW1 7/8" - 3/8" ECG 3000 DX32-DA 5840 3-4,2 - ERQ 250 AW1 7/8" - 3/8" Model Nominalni pretok zraka
m³/hPriporočena višina instalacije
mECM 1000 VRV8-DA 1640 2,5-3,8 5/8" - 3/8" ECM 1500 VRV12-DA 2460 2,5-3,5 5/8" - 3/8" ECM 2000 VRV16-DA 3280 2,5-3,8 5/8" - 3/8" ECM 2000 VRV19-DA 3280 2,5-3,8 3/4" - 3/8" ECM 2500 VRV21-DA 4100 2,5-3,8 3/4" - 3/8" ECM 2500 VRV24-DA 4100 2,5-3,8 3/4" - 3/8" ECM 3000 VRV26-DA 4920 2,5-3,8 3/4" - 3/8" ECM 3000 VRV30-DA 4920 2,5-3,8 7/8" - 3/8" ECG 1000 VRV10-DA 2190 3-4,2 5/8" - 3/8" ECG 1500 VRV13-DA 2920 3-4,2 5/8" - 3/8" ECG 1500 VRV15-DA 2920 3-4,2 5/8" - 3/8" ECG 2000 VRV20-DA 4380 3-4,2 3/4" - 3/8" ECG 2000 VRV24-DA 4380 3-4,2 3/4" - 3/8" ECG 2500 VRV25-DA 5110 3-4,2 3/4" - 3/8" ECG 2500 VRV29-DA 5110 3-4,2 7/8" - 3/8" ECG 3000 VRV29-DA 5840 3-4,2 7/8" - 3/8" ECG 3000 VRV34-DA 5840 3-4,2 7/8" - 3/8" Model Nominalni pretok zraka
m³/hPriporočena višina instalacije
mZunanja enota 230Vx1 Zunanja enota 400Vx3 ECM 1500 DX13-DA 2460 2,5-3,8 ERQ 100 AV1 - 5/8" - 3/8" ECM 2000 DX16-DA 3280 2,5-3,8 ERQ 125 AV1 ERQ 125 AW1 5/8" - 3/8" ECM 2000 DX18-DA 3280 2,5-3,8 ERQ 140 AV1 - 3/4" - 3/8" ECM 2500 DX24-DA 4100 2,5-3,8 - ERQ 200 AW1 3/4" - 3/8" ECM 3000 DX25-DA 4920 2,5-3,8 - ERQ 200 AW1 3/4" - 3/8" ECG 1000 DX10-DA 2190 3-4,2 ERQ 100 AV1 - 5/8" - 3/8" ECG 1500 DX13-DA 2920 3-4,2 ERQ 100 AV1 - 5/8" - 3/8" ECG 1500 DX15-DA 2920 3-4,2 ERQ 125 AV1 ERQ 125 AW1 5/8" - 3/8" ECG 2000 DX24-DA 4380 3-4,2 - ERQ 200 AW1 3/4" - 3/8" ECG 2500 DX25-DA 5110 3-4,2 - ERQ 200 AW1 3/4" - 3/8" ECG 2500 DX29-DA 5110 3-4,2 - ERQ 250 AW1 7/8" - 3/8" ECG 3000 DX32-DA 5840 3-4,2 - ERQ 250 AW1 7/8" - 3/8" Model Nominalni pretok zraka
m³/hPriporočena višina instalacije
mECM 1000 VRV8-DA 1640 2,5-3,8 5/8" - 3/8" ECM 1500 VRV12-DA 2460 2,5-3,5 5/8" - 3/8" ECM 2000 VRV16-DA 3280 2,5-3,8 5/8" - 3/8" ECM 2000 VRV19-DA 3280 2,5-3,8 3/4" - 3/8" ECM 2500 VRV21-DA 4100 2,5-3,8 3/4" - 3/8" ECM 2500 VRV24-DA 4100 2,5-3,8 3/4" - 3/8" ECM 3000 VRV26-DA 4920 2,5-3,8 3/4" - 3/8" ECM 3000 VRV30-DA 4920 2,5-3,8 7/8" - 3/8" ECG 1000 VRV10-DA 2190 3-4,2 5/8" - 3/8" ECG 1500 VRV13-DA 2920 3-4,2 5/8" - 3/8" ECG 1500 VRV15-DA 2920 3-4,2 5/8" - 3/8" ECG 2000 VRV20-DA 4380 3-4,2 3/4" - 3/8" ECG 2000 VRV24-DA 4380 3-4,2 3/4" - 3/8" ECG 2500 VRV25-DA 5110 3-4,2 3/4" - 3/8" ECG 2500 VRV29-DA 5110 3-4,2 7/8" - 3/8" ECG 3000 VRV29-DA 5840 3-4,2 7/8" - 3/8" ECG 3000 VRV34-DA 5840 3-4,2 7/8" - 3/8"
Prostoviseča montaža

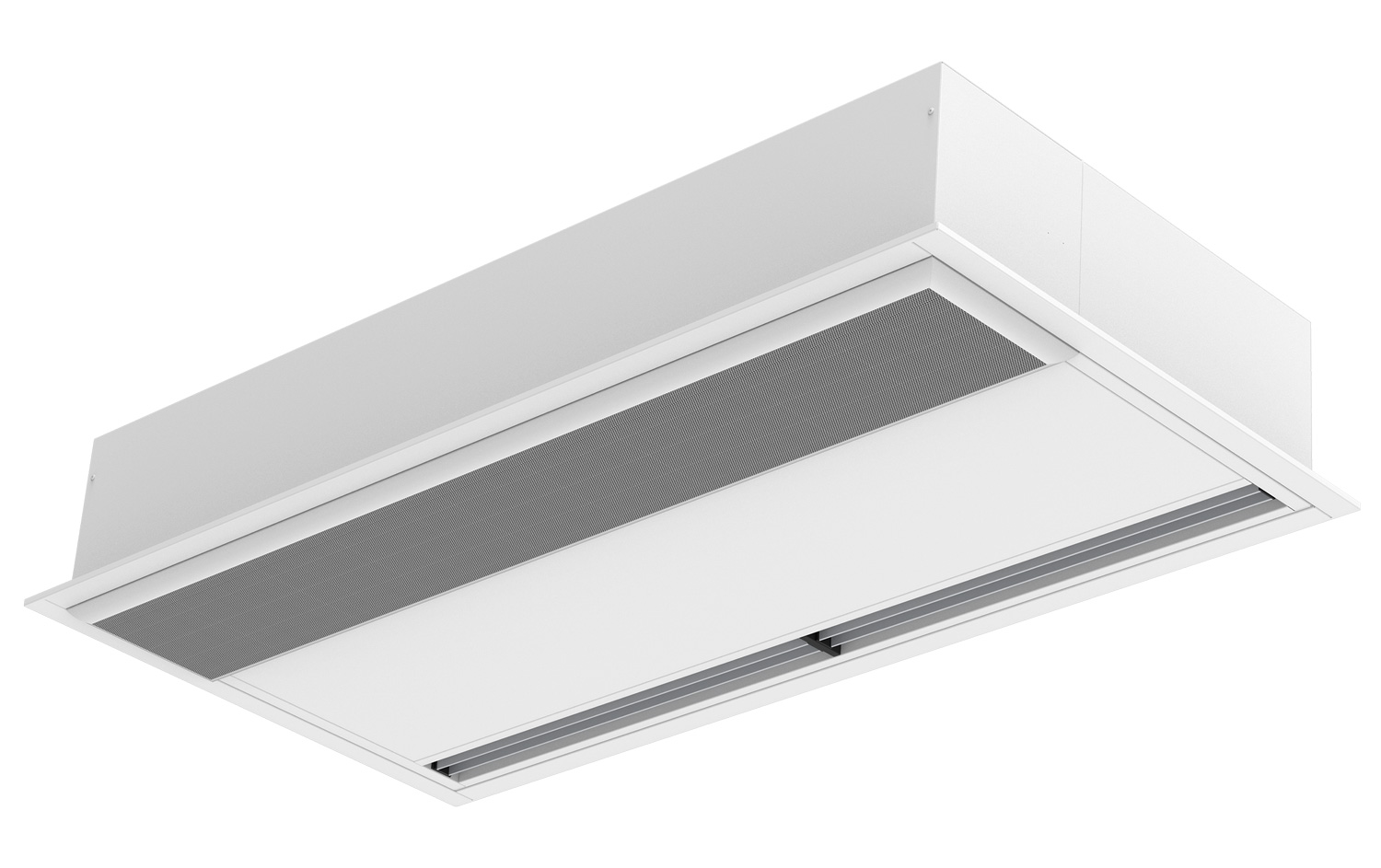

Nevidna namestitev v spuščeni strop
ID + OD
Montaža v notranjost površine stropa
