Zračna zavesa Windbox DX s toplotno črpalko za HITACHI
- Energetsko varčna zračna zavesa s toplotno črpalko: Do 70% zmanjšanje stroškov in emisij CO2 (način ogrevanja).
- Samonosilna konstrukcija ohišja iz pocinkane jeklene plošče, izdelano v strukturni epoksi-poliestrski barvi standardno bele barve RAL9016.Druge barve ali nerjaveče jeklo so na voljo po zahtevi.
- Mikro-perforirana dovodna rešetka s filtrirnimi funkcijami z enostavnim servisiranjem.Notranji predfilter je vključen.
- Anodizirani aluminijasti odhondi ventili oblikovani z zračnim profilom, nastavljivi od 0 do 15 ° na vsaki strani.
- Centrifugalni ventilatorji z dvojnim dovodom, ki jih poganja zunanji rotor motorja z nizko raven hrupa. Izbira med 5 hitrostmi.Modeli EC so sestavljeni z ventilatorji z visoko učinkovitostjo in majhno porabo.
- Notranji predfilter je vključen.
- Plug&Play nadzorna plošča CS-5DX-NE slave DX z izbirnikom 5 hitrosti in 7m telefonskim kablom.
- DX 1:1:
- Pripravljeno za priključitev na zunanjo toplotno črpalko HITACHI (R410A/R32).
- Zahteve HITACHI DX Interface KIT prilagojen za zračno zaveso z ekspanzijskim ventilom in programabilno krmiljenje.
- DX VRF:
- Pripravljeno za priključitev na zunanjo toplotno črpalko HITACHI (R410A).
- Zahteve HITACHI VRF Interface KIT prilagojen za zračno zaveso z ekspanzijskim ventilom in programabilno krmiljenje.
Model Nominalni pretok zraka
m³/hZunanja enota 230Vx1 Zunanja enota 400Vx3 Priporočena višina instalacije
mECM 1000 DX8-HI 1640 RAS-3HVNC1 - 2,5-3,8 ECM 1500 DX11-HI 2460 RAS-4HVNC1E RAS-4HNC1E 2,5-3,8 ECM 2000 DX16-HI 3280 RAS-6HVNC1E RAS-6HNC1E 2,5-3,8 ECM 2500 DX21-HI 4100 - RAS-8HNCE 2,5-3,8 ECM 3000 DX26-HI 4920 - RAS-10HNCE 2,5-3,8 ECG 1000 DX8-HI 2190 RAS-3HVNC1 - 3-4,2 ECG 1500 DX13-HI 2920 RAS-5HVNC1E RAS-5HNC1E 3-4,2 ECG 1500 DX15-HI 2920 RAS-6HVNC1E RAS-6HNC1E 3-4,2 ECG 2000 DX22-HI 4380 - RAS-8HNCE 3-4,2 ECG 2500 DX22-HI 5110 - RAS-8HNCE 3-4,2 ECG 2500 DX28-HI 5110 - RAS-10HNCE 3-4,2 ECG 3000 DX28-HI 5840 - RAS-10HNCE 3-4,2 Model Nominalni pretok zraka
m³/hPriporočena višina instalacije
mECM 2500 VRF24-HI 4100 2,5-3,8 ECM 1000 VRF8-HI 1640 2,5-3,8 ECM 1500 VRF12-HI 2460 2,5-3,8 ECM 2000 VRF16-HI 3280 2,5-3,8 ECM 2000 VRF19-HI 3280 2,5-3,8 ECM 2500 VRF21-HI 4100 2,5-3,8 ECM 3000 VRF26-HI 4920 2,5-3,8 ECG 1000 VRF10-HI 2190 3-4,2 ECG 1500 VRF13-HI 2920 3-4,2 ECG 1500 VRF15-HI 2920 3-4,2 ECG 2000 VRF20-HI 4380 3-4,2 ECG 2000 VRF24-HI 4380 3-4,2 ECG 2500 VRF25-HI 5110 3-4,2 ECG 2500 VRF29-HI 5110 3-4,2 ECG 3000 VRF29-HI 5840 3-4,2 Model Nominalni pretok zraka
m³/hZunanja enota 230Vx1 Zunanja enota 400Vx3 Priporočena višina instalacije
mECM 1000 DX8-HI 1640 RAS-3HVNC1 - 2,5-3,8 ECM 1500 DX11-HI 2460 RAS-4HVNC1E RAS-4HNC1E 2,5-3,8 ECM 2000 DX16-HI 3280 RAS-6HVNC1E RAS-6HNC1E 2,5-3,8 ECM 2500 DX21-HI 4100 - RAS-8HNCE 2,5-3,8 ECM 3000 DX26-HI 4920 - RAS-10HNCE 2,5-3,8 ECG 1000 DX8-HI 2190 RAS-3HVNC1 - 3-4,2 ECG 1500 DX13-HI 2920 RAS-5HVNC1E RAS-5HNC1E 3-4,2 ECG 1500 DX15-HI 2920 RAS-6HVNC1E RAS-6HNC1E 3-4,2 ECG 2000 DX22-HI 4380 - RAS-8HNCE 3-4,2 ECG 2500 DX22-HI 5110 - RAS-8HNCE 3-4,2 ECG 2500 DX28-HI 5110 - RAS-10HNCE 3-4,2 ECG 3000 DX28-HI 5840 - RAS-10HNCE 3-4,2 Model Nominalni pretok zraka
m³/hPriporočena višina instalacije
mECM 2500 VRF24-HI 4100 2,5-3,8 ECM 1000 VRF8-HI 1640 2,5-3,8 ECM 1500 VRF12-HI 2460 2,5-3,8 ECM 2000 VRF16-HI 3280 2,5-3,8 ECM 2000 VRF19-HI 3280 2,5-3,8 ECM 2500 VRF21-HI 4100 2,5-3,8 ECM 3000 VRF26-HI 4920 2,5-3,8 ECG 1000 VRF10-HI 2190 3-4,2 ECG 1500 VRF13-HI 2920 3-4,2 ECG 1500 VRF15-HI 2920 3-4,2 ECG 2000 VRF20-HI 4380 3-4,2 ECG 2000 VRF24-HI 4380 3-4,2 ECG 2500 VRF25-HI 5110 3-4,2 ECG 2500 VRF29-HI 5110 3-4,2 ECG 3000 VRF29-HI 5840 3-4,2
Prostoviseča montaža

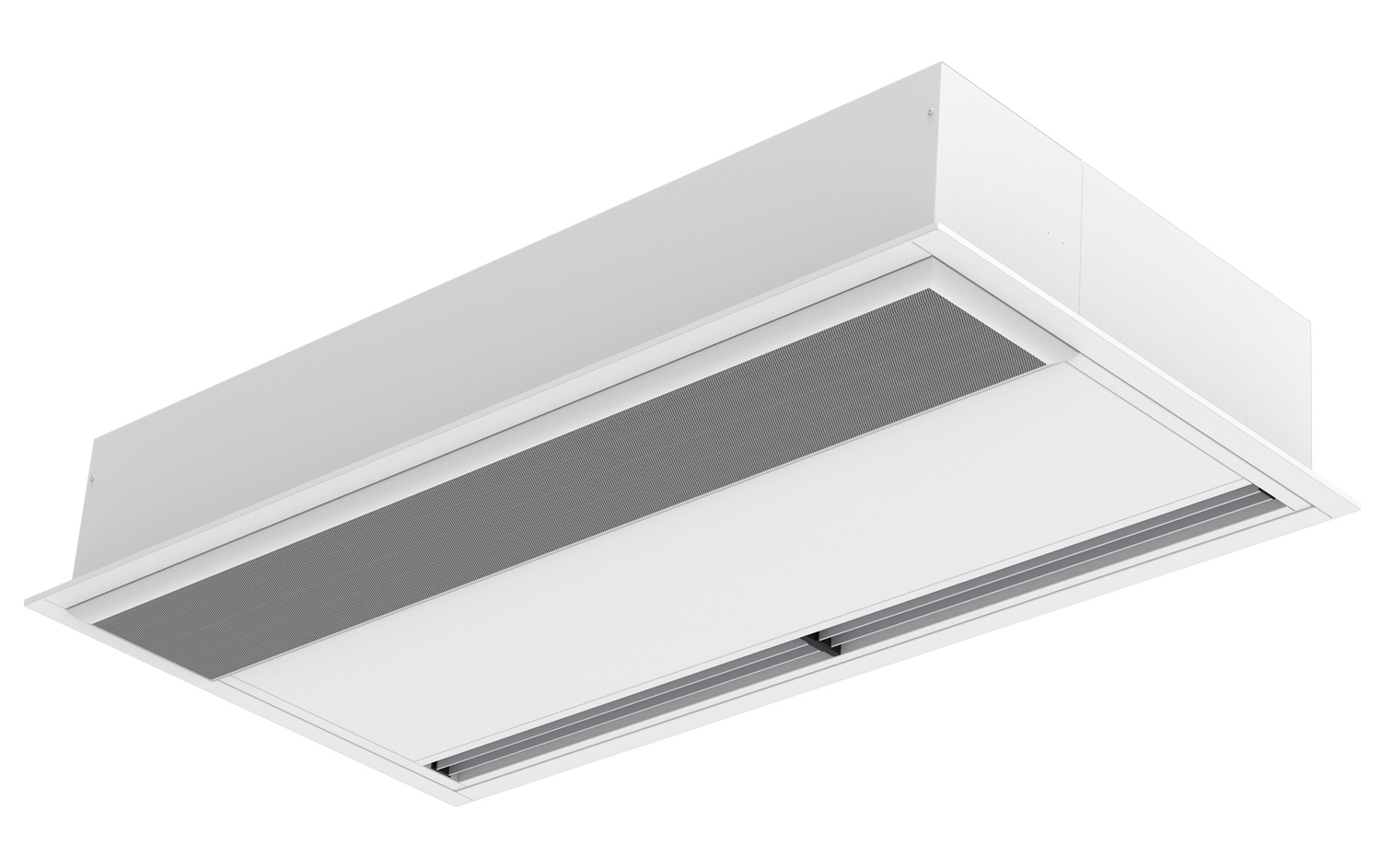

Nevidna namestitev v spuščeni strop
ID + OD
Montaža v notranjost površine stropa
